在科研觀測的星空鏡頭里，在工業檢測的微觀視野中，在生物成像的細胞研究中，有一個核心器件始終扮演著 “光學信號捕手" 的關鍵角色 —— 它就是 CCD（電荷耦合器件）。它憑借高靈敏度、低噪聲的優勢，至今仍是眾多精密光學應用的首*。

一、認識 CCD：光電成像的 “核心大腦"

CCD，是英文 Charge Coupled Device 即電荷耦合器件的縮寫，它是在 MOS 晶體管電荷存儲器的基礎上發展起來的，*突出的特點是以電荷作為信號，而不是以電流或電壓作為信號的。

在 P 型或 N 型硅單晶的襯底上生長一層厚度約為 120~150nm 的 SiO2 層，然后按一定次序沉積 m 行 n 列個金屬電極或多晶硅電極作為柵極，柵極間隙 約 2.5µm，于是每個電極與其下方的 SiO2 和半導體間構成了一個 MOS 結構， 這種結構再加上輸入、輸出結構就構成了 m×n 位 CCD（m ＞ 1，n ≥ 1）；當 n=1 時，CCD 器件被稱為線陣 CCD ；當 n ＞ 1 時，則為面陣 CCD。

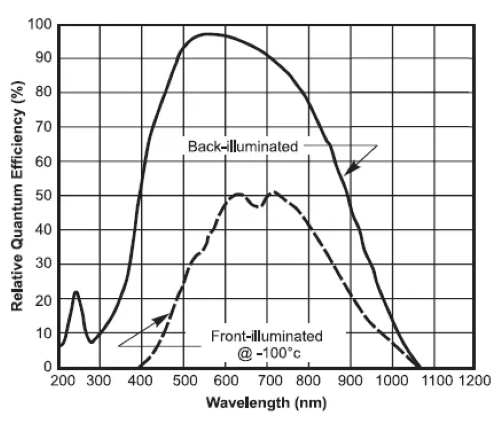

CCD按受光方式可分為前感光和背感光兩種。前感光 CCD 由于正面布置著很多電極，光經電極反射和散射，不僅使得響應度大大降低（量子效率通常低于 50%），也因為多次反射產品的干涉效應使光譜響應曲線出現馬鞍形的起伏 ；背感光 CCD 由于避免了上述問題，因而響應度大大提高，量子效率可達到 80% 以上。（如圖示）

二、必懂核心參數：決定 CCD 性能的關鍵

量子效率

量子效率是表征 CCD 芯片對不同波長的光信號的光電轉換本領的高低，是 CCD 的一個重要參數。

動態范圍

一般定義動態范圍是滿阱容量與噪聲的比值。增大動態范圍的途徑是降低暗電流和噪聲，如采用制冷型 CCD，或選擇量子效率更高、像素尺寸更大的 CCD。

噪聲：CCD的噪聲包含信號噪聲、讀出噪聲和熱噪聲。

 ■ 信號噪聲是指信號的隨機噪聲。

 ■ 讀出噪聲是電荷轉移時產生的噪聲，它發生在每次電荷轉移過程中，因此與讀取的速度有關，讀取速度越快，讀出噪聲也越高。

 ■ 熱噪聲是溫度引起的噪聲，溫度越低，熱噪聲越小。

分辨率

面陣 CCD 的分辨率一般是指空間分辨率，它主要取決于 CCD 芯片的像元 數和像素大小。 當 CCD 與光譜儀配合使用來進行光譜攝制時，其光譜分辨率則與光譜儀的光學色散能力以及 CCD 芯片的像素大小都有關系。

線性度

線性度是表征 CCD 芯片中的不同像元對同一波長的輸入信號，其輸出信號強度與輸入信號強度成比例變化的一致性。

讀出速度（幀數）

讀出速度是用來表征單位時間內處理數據速度的快慢的參數。讀出速度越快，單位時間內獲得的信息越多；但同時要注意，讀出速度越快，讀出噪聲越高。

制冷方式

CCD的制冷方式主要有半導體（TE）制冷和液氮制冷。

三、產品推薦

卓立漢光可提供多種不同種類芯片的高性能制冷型 CCD 和 InGaAs PDA，適用于廣闊的光譜測量應用領域，給用戶提供最為多樣的產品選擇性。

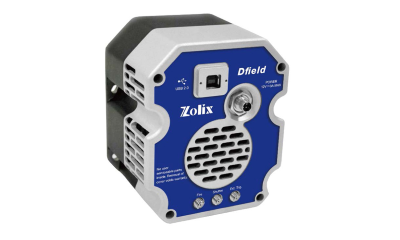

DField 制冷型CCD

主要特點：

· 真空、深度制冷（-60℃@25℃環境溫度）；

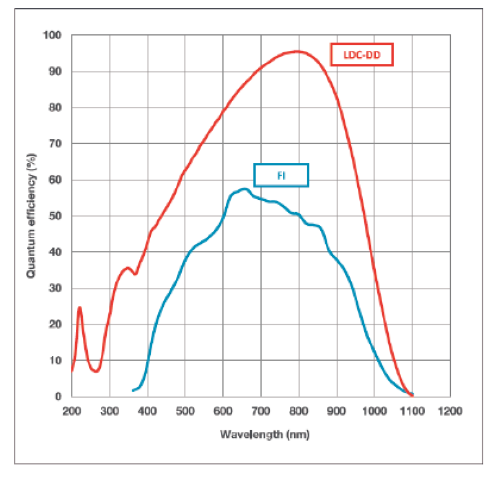

· 峰值量子效率*高可達95%@780 nm；

· 更寬的單次攝譜范圍（30mm 寬像面尺寸）

· 高分辨率；

· 低暗電流深耗盡的暗電流，比背感光深耗盡低10倍；

· 單片窗口設計，提升透光度；

· USB 2.0接口

科學級CCD相機作為精密光學成像的核心器件，其性能由量子效率、動態范圍、噪聲、分辨率等核心參數決定，而制冷方式與讀出速度則需根據應用場景（如弱光 / 強光、靜態 / 動態、定性 / 定量）靈活適配。通過明確參數與場景的關聯邏輯，結合高適配性產品（如卓立漢光 DField 制冷型 CCD），可充分發揮 CCD 的 “光學信號捕手" 優勢，滿足天文觀測、工業檢測、生物成像等領域的精密需求。
